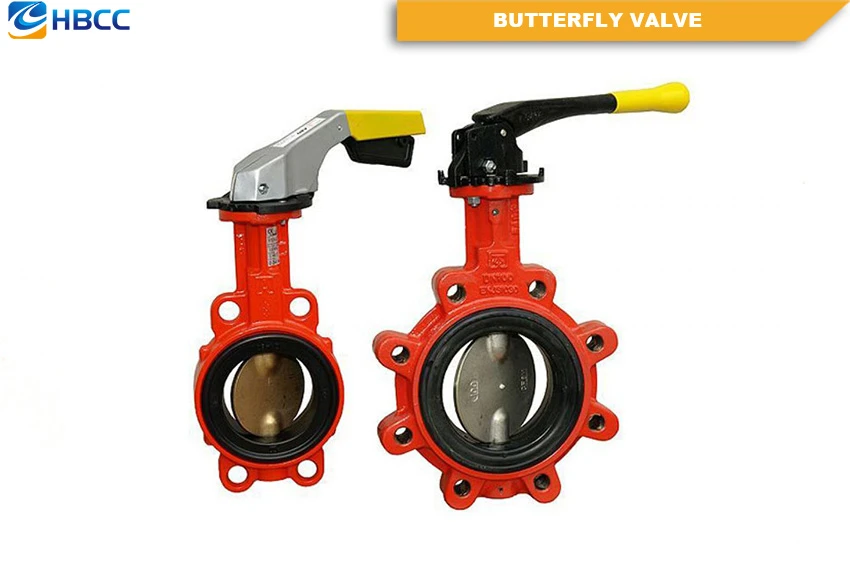

Válvulas de borboletasão uma família de válvulas de movimento rotacional de um quarto de volta usadas em tubulações para interromper o fluxo. Costuma-se dizer que as válvulas borboleta podem ser usadas para regular o fluxo. No entanto, não recomendamos fazer isso, pois pode danificar o disco da válvula e afetar negativamente as propriedades de vedação. Eles são usados em uma ampla variedade de meios de processo e indústrias, especialmente no abastecimento, coleta e distribuição de água, bem como em estações de bombeamento, e possuem uma ampla gama de casos de uso, especialmente no isolamento de fluxo. Algumas de suas principais vantagens em relação a outras famílias de válvulas são sua construção simples e compactação, resultando em produtos finais com pesos mais leves e custo mais baixo, com áreas de instalação menores e velocidades de atuação mais rápidas.
Válvula de borboleta: princípio de funcionamento
A construção de uma válvula borboleta é relativamente simples, com a rotação do disco da válvula controlando o fluxo do fluido. Na posição fechada, o disco bloqueia o orifício da válvula enquanto na posição aberta, o disco é orientado perpendicularmente à direção do fluxo para permitir o fluxo. As válvulas borboleta geralmente fornecem fluxo bidirecional e capacidade de fechamento. No entanto, eles não são de diâmetro total, o que os torna inadequados para limpeza ou limpeza. O material do corpo é de ferro dúctil com revestimento em pó epóxi nas superfícies interna e externa. As válvulas são normalmente operadas por volantes, engrenagens ou atuadores, ou uma combinação dos mesmos, de acordo com o requisito específico da aplicação e especificações técnicas. Discutiremos os métodos de atuação mais adiante neste artigo.
Atuação da válvula borboleta
Existem várias maneiras de operar ou acionar uma válvula borboleta - manual, semimanual ou totalmente automática.
Elétrico: usa um atuador elétrico para controlar a válvula com um sinal de controle 4-20mA e é normalmente usado para regulagem de alta precisão e aplicação sensível ao tempo.
Pneumático: Também utilizado para aplicação de alta precisão e utiliza ar comprimido para acionamento.
Hidráulico: Normalmente usado para aplicações que requerem grandes torques para abrir e fechar a válvula, como aplicações de alta pressão e alta viscosidade.
Manual: As válvulas de manteiga operadas manualmente usam um volante, manivela ou alavanca para operar a válvula. Válvulas manuais menores são normalmente equipadas com uma alavanca. Para tamanhos maiores, são fornecidos volantes e são acompanhados por uma caixa de engrenagens para transferir o torque com alta vantagem mecânica. Outra forma de acionamento manual é em casos de uso onde a válvula é enterrada no subsolo sem bueiro; em tais aplicações, a atuação é feita com um fuso de extensão, adaptador/tampa quadrada e uma chave T correspondente a partir do nível do solo.
Devido aos requisitos de torque inerentemente mais baixos, dimensionar e instalar atuadores são menos dispendiosos para válvulas borboleta em comparação com outras, como válvulas gaveta.
Vantagens das válvulas borboleta
Dependendo da aplicação, as válvulas borboleta podem oferecer vantagens significativas sobre outros tipos de válvulas, especialmente para dimensões acima de DN 200 (200 mm):
Leve e compacta: Com um design compacto e uma dimensão face a face menor, as válvulas borboleta ocupam um espaço de instalação consideravelmente menor e oferecem economia na forma de custos de instalação mais baixos, incluindo custos de mão de obra, equipamentos e suporte de tubulação.
Baixos requisitos de manutenção: Um projeto inerentemente simples e econômico que consiste em poucas peças móveis e, portanto, menos pontos de desgaste, reduz significativamente seus requisitos de manutenção.
Ação rápida: Uma rotação de 90 graus do manípulo ou do mecanismo de atuação fornece um fechamento ou abertura completa da válvula. No entanto, com válvulas borboleta maiores, muitas vezes é necessária uma caixa de engrenagens como parte do mecanismo de atuação, o que reduz o torque operacional e simplifica a operação da válvula, mas prejudica a velocidade.
Baixo custo: devido ao seu design simples, as válvulas borboleta requerem menos material e são mais simples de projetar e fabricar e geralmente são a escolha mais econômica em comparação com outros tipos de válvulas. As economias de custo são realizadas principalmente em válvulas de tamanhos maiores, normalmente acima de DN 300.
Versatilidade: As válvulas borboleta têm uma ampla variedade de casos de uso, incluindo a capacidade de serem instaladas no subsolo.
